DYNAMIX G.703 E1-U/ FE1/ FE1-A Однопортові G.703 E1 і Fractional E1 пристрої доступу - E1 пристрої доступу, мультиплексори сімейства DYNAMIX

G.703 E1-U/ FE1/ FE1
Однопортові G.703 E1 і Fractional E1 пристрої доступу

DYNAMIX G.703 E1-U/ FE1/ FE1-A Однопортові G.703 E1 і Fractional E1 пристрої доступу
G.703 E1-U

G.703 FE1/ FE1-A

Пристрої доступу G.703 E1-U/ FE1/ FE1-A є однопортовими і забезпечують нефреймований (Unframed) E1 чи фреймований (Fractіonal) E1 сервіси. Швидкість на порту вибирається DІP перемикачами від 64Kbps до 2048kbps (Fractіonal модель). Дані користувача розміщаються в E1 фреймі, при цьому використовуються тільки необхідні тайм-слоти. Призначення тайм-слотов відбувається в залежності від необхідної швидкості і вибирається за допомогою перемикачів на пристрої. E1 лінк може синхронізуватися від приймача (LBT), від порту чи даних зовнішнього генератора. Стандартним інтерфейсом пристрою є RS-530. Адаптерні кабелі можливі для V.35, X.21 і RS-449. G.703 E1-U/FE1/ FE1- мають необхідну кількість перемикачів для повної установки і керування функціями пристрою
G.703/FE1-A може каскадуватися як E1 мультиплексор.

        • LTU (Line Terminating Unit) вбудований у пристрій
        • Однопортовий пристрій доступу E1 або Fractional E1
        • Конвертує G.703 у RS-530, RS-449 (V.36), X.21 чи V.35
        • Швидкість: вибирається DІ перемикачами Nx64Kbps до 2048Kbps. (тільки FE1 і FE1-A)
        • Повна прозора конверсія сигналів для нефреймованого потоку (2048Kbps)
        • Діагностична петля для G.703 і вихідних портів
        • Декодування даних у NRZ форму
        • Живлення: AC 110/230V 50/60Hz адаптер в DC 9V
        • Температура: від 0^o C до 50^o C
        • Вологість: від 10% до 90% без конденсатора
        • Розмір: 19.2cm (Д) x 10cm (Ш) x 2.4cm (У)
        • Вага: 400 г

G.703
- Тип Двонаправлений (Bidirectional E1) 2048kbps.
    - Лінія 4 провідна, 26-16AWG
    - Відстань до 1500 м, 24AWG або більше
    - Опір
          RJ-45 120 ohm (balanced).
        BNC 75 ohm (unbalanced).
    - Амплітуда імпульса
           2.37V BNC, 75 ohm.
           3.00V RJ-45, 120 ohm.
    - Нульова амплітуда ±0.1V max.
    - Частота синхронізації. 2.048 MHz.
    - Jitter у відповідності з ITU-T G.823
    - З'єднувач RJ-45 або BNC.
    - Сумісність з ITU G.703, G.704, G.706 і G.823.
    - Формат фреймів CAS/CCS,Unframe/Frame.
    - CRC контроль CRC-4 дозволено/ заборонено
    - Лінійне кодування HDB3.

Інтерфейс портів
    - Тип RS-530/DB25 стандартний абоV.35, RS-449(V.36) або X.21 з кабелем-адаптером
    - Швидкість від 64kbps до 2.048Mbps.
    - З'єднувач DB25/F с кабелем-адаптером
    - Лінійне кодування NRZ

Світлодіодні індикатори
    - DTE (зелений) порт встановлений в DTE моду
    - DCE (зелений) порт встановлений в DCE моду
    - TD (жовтий) передача даних
    - RD (жовтий) прийом даних
    - TEST (червоний) режим тестування
    - ALARM (червоний) втрата даних, втрата синхронізаціїи або фреймів
    - T-Clk Loss (червоний) втрата синхронізації даних
    - R-Clk Loss (червоний) втрата сигналів даних, які приймаються

G703-XXX/YYYZ
    - XXX: FE1 або FE1-A або E1-U
        - FE1 Fractional E1 (Nx64kbps).
        - FE1-A Fractional E1, підтримка каскадування
        - E1-U E1, нефреймований потік (2048kbps).
    - YYY: V35 або X21 або 530 або 449
    - Z: M - male, або F - female

Додаткові кабелі

    - V35:   DB25-V35 кабель
    - X21:   DB25-DB15 кабель
    - 530:   DB25-DB25 кабель
    - 449:   DB25-DB25 кабель

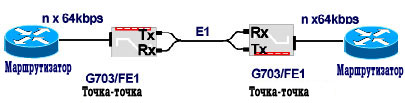

Застосування DYNAMIX G.703 E1-U/ FE1/ FE1-A Однопортові G.703 E1 і Fractional E1 пристрої доступу

G.703 E1-U/ FE1/ FE1-A	Однопортові G.703 E1 і Fractional E1 пристрої доступу
ETU01	Fractional-*E1 пристрої доступу* зі змінними інтерфейсними модулями
