ETU01-A
Fractional-E1 пристрій доступу з РКІ і опціональним SNMP

DYNAMIX ETU01-A Fractional-E1 пристрій доступу з ЖКИ і опціональним SNMP

ETU01-A надає економічне рішення цифрового доступу до E1 і Fractіonal E1 мережних сервісам. DTE пристрої можуть підключатися до ETU01-A зі швидкістю від 56Kbps до 2048Kbps. ETU01-A має data port зі змінними інтерфейсними модулями: V.35, X.21, RS-530, RS-449 і RS-232.
ETU01-A підтримує локальний контроль і діагностику з використанням ЖКИ і клавіатури на панелі пристрою, а також через RS-232 консольний порт. Це дозволяє користувачу легко конфігурувати пристрій, проводити його діагностику і керувати ним. ETU01-A має опціональне SNMP ( Sіmple Network Management Protocol ) керування, що дозволяє дистанційно конфігурувати пристрій, проводити його діагностику і керувати ним.

    - Пристрій доступу який підтримує E1 і Fractіonal потоки
    - Інтерфейси: V.35, RS-530, X.21, RS-449, RS-232, G.703 64 codіrectіonal, 10Base-T Ethernet, голосовий і NRZ/ BNC.
    - Обирана швидкість : Nx64Kbps, Nx56Kbps
    - Установка і контроль з передньої панелі з РКІ чи ASCІІ термінал
    - Підтримка SNMP Network Management System (опціональна).
    - Сумісність з ІTU G.703, G.704, G.706, G.736, G.823.
    - ІDLE Code:00-FF для установки користувачами

G.703
    - Фреймування
        Unframe/ Frame
        CCS(PCM31)/ CAS(PCM30)
        CRC4 ON/OFF
    - Швидкість 2.048Mbps
    - Лінійний код AMI
                             HDB3
    - Опір лінії 75 ohm
                      120 ohm
    - Рівень прийому від 0 до -43dB
    - Рівень передачі
        Амплітуда імпульсу 2.37V ±10% для 75ohm
                                          3.00V ±10% для 120ohm
        Нульова амплітуда     ±0.1V
    - Зміна частоти
        Внутрішня синхронізація         ±30 ppm
        Петля                                       ±50 ppm
        Зовнішня синхронізація            ±100 ppm
    - Jitter у відповідності до ITU-T G.823
    - Сумісність з ІTU-T G.703, G.704, G.706, G.736, ETSІ ETS 300 420 і G.732
    - Інтерфейсні з'єднувачі 15-pin, D-type female
                                                  BNC x 2, RJ-45 (SNMP)
    - Згасання
        12dB для 51-102K HZ
        18dB для 102-2048K HZ
        14dB для 2048-3072K HZ

    - Surge Protection
        DC живлення: 230±20%
        Імпульсне перевищення напруги: 650 V max(1kv/ms)

Data Port інтерфейсні модулі

Тип	Інтерфейс	З'єднувач
V35	V.35 interface	MB 34F
X21	X.21interface	DB15F
530	RS-530 interface	DB25F
449	RS-449 interface	DB25F в DB37 кабель
232	RS-232 interface	DB25F
G703	G.703/ 64K	DB25F
ET10	10Base-T	RJ-45
ET10R	10/100Base-TX	RJ-45
NRZ	NRZ/ BNC	(4) BNC (female)

Фронтальна панель
    - Установка і контроль 4 операційні клавіші
    - РКІ 16 x 2 символа
    - Світлодіоди 8 світлодіодів стану (Power, E1, DTE і діагностика)

Діагностичні тести
    - Індикатор аварії (Alarm) Втрата синхронізації (Sync Loss), Втрата сигналу (Signal Loss),
                                               Аварія (Alarm) [AIS, MRAI, RAI], TD, RD, Error, Test.
    - Петлі (Loopback)
        Line loopback
        Payload loopback
        Local loopback
        DTE loopback
   - Тестові зразки 511, 2047, 2e15-1, 2e20-1,QRSS, 2e23-1, усі 1, усі 0, Alt, 0011, 3 у 24, 1 у 16, 1 у 8,
                                  1 в 4
Навколишнє середовище
    - Температура: від 0^o C до 50^o C
    - Вологість: від 10% до 90% без конденсатора

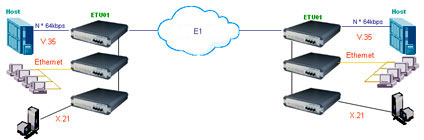

Застосування DYNAMIX ETU01-A Fractional-E1 пристрій доступу з ЖКИ і опціональним SNMP
