DYNAMIX
HP- 52/S модем
HCNA 3.1 - Ethernet {192Mbps}
( HCNA - HomePNA 3.1 over Coax - передача
даних по
коаксіальному кабелю) Знято
з виробництва
|
|
|
Крупніше-->
|
DYNAMIX HP-52/S - модем HCNA3.1 - Ethernet, дозволяє
використовувати його для передачі
даних по звичайному коаксіальному
кабелю, по якому передаються
телевізійні сигнали від ТБ антен або
супутникового / кабельного телебачення. Тепер
немає необхідності прокладати
додатковий кабель! Слід
лише під'єднати коаксіальний з'єднувач
DYNAMIX HP-52/S до DYNAMIX
HP-52/M - MDU HCNA майстер-мосту і Ви
зможете користуватися послугами
широкосмугового доступу в Інтернет або
отримувати мультимедійні
дані з фізичною швидкістю до 192 Mbps, як,
наприклад, «відео за запитом» або «мультимедія
за запитом», підтримувати розраховані
на багато користувачів ігри і тому
подібне на відстані біля 1200 м.
|
|
Для підключення аналогового
телефонного апарату і здійснення VoIP
дзвінків і прийому викликів через
інтернет або VPN мережі в серії DYNAMIX HP-52/S
є спеціальна модель з підтримкою FXS
інтерфейсу - DYNAMIX HP-52/S FXS.
DYNAMIX HP-52/S підтримує
дистанційне керування з боку майстер-пристрою
- DYNAMIX HP-52/M, що значно підвищує
надійність рішення.
При допомозі RJ – 45 Ethernet порту
Ви також можете з'єднати DYNAMIX HP-52/S з
будь-яким іншим пристроєм, який має
Ethernet інтерфейс, наприклад, комп'ютери,
хаби, сет-топ бокси і т.п.
DYNAMIX HP-52/S є зручним і
простим пристроєм, який дозволяє
розширювати функціональність існуючих
телевізійних мереж, не вимагаючи
додаткової прокладки кабелю.
• Передача
даних з швидкістю до 192 Mbps і одночасна
передача даних і ТБ сигналу
• 2 Ethernet RJ-45 порти 10/100Mbps, 2 HCNA порти F-типа Female
коаксіальний з'єднувачі
• Модель з підтримкою FXS
інтерфейса - DYNAMIX HP-52/S FXS
• Підтримка QoS і
контроль смуги пропускання
• Підтримка 802.1p QoS і 802.1Q Tag VLAN
• Підтримка DHCP Client, Option 82 и Snooping
• Вбудований фільтр
усунення перешкод для TV
• Дальність роботи HomePNA - до 1200 м по RG59 кабелю
• Мінімальні габарити для
зручного розташування.
|
Мережеві стандарти
• Підтримка
HomePNA3.1 over Coax (HCNA)
• IEEE802.3 - 10M Ethernet
• IEEE802.3u - 100M Fast Ethernet
• IEEE802.3x - контроль
потока
Voice over IP (тільки DYNAMIX HP-52/S
FXS)
•
SIP протокол, G.711
і Low Bit Rate кодек
• Сервіси: Call Waiting, Call Hold, Call Transfer, Call Forward, 3-Way Conference
• Підтримка автоналаштування
Fast Ethernet інтерфейс
• 10/100Mbps
• MDI/MDI-X Auto Crossover
Роз'єми
• Ethernet : два RJ-45
• 2 HCNA порти F-типа Female коаксіальний
коннектор, один для HCNA, інший для
TV
• FXS інтерфейс (тільки DYNAMIX HP-52/S FXS)
Передача
• Потужність 15 +/- 1 dBm
• Частота 12~44 MHz
• Фільтр 47 MHz
Швидкість
передачі
• до 192 Mbps
• Відстань HCNA до загасання в
65 dB (не менше 1200 метрів)
Управління (з
DYNAMIX HP-52/M)
• Можливість дистанційного
керування (Service Enable/Disable) з боку
"майстер" пристрою DYNAMIX HP-52/M
• Діагноста HCNA інтерфейсу і
вбудований аналізатор спектру шумів
• Контроль смуги
пропускання
• Підтримка 802.1p QoS і 802.1Q Tag VLAN
• Підтримка DHCP Client, Option 82
і Snooping
• Підтримка IGMP Snooping
(V1 & V2)
• Підтримка
автоконфігурації
• Статистика і статус портів
Світлодіодні
індикатори
• "Power"
• LAN "Link/Activity"
x 2
• HCNA "Link/Activity"
• Phone (тільки DYNAMIX HP-52/S FXS)
Фізичні параметри
• Робоча температура: 0°C- 40°C
• Температура
зберігання: -10°C - 65°C
• Вологість: 10% - 90% (без конденсата)
• Розміри: 130 mm (ш) x 95mm (д) x 32mm (в)
• Вага: біля 160 г
• Живлення: 12 В через
адаптер 100 ~ 240 VAC, 50/60HZ, споживана
потужність < 4 Вт
|
|
 |
|
Діаграма застосування
DYNAMIX HP- 52/M і DYNAMIX HP- 52/S
|
|
|

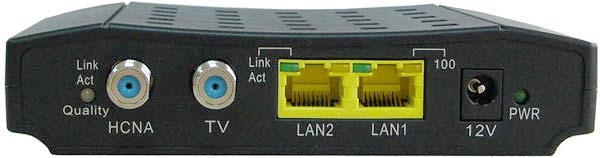

DYNAMIX HP-52/S

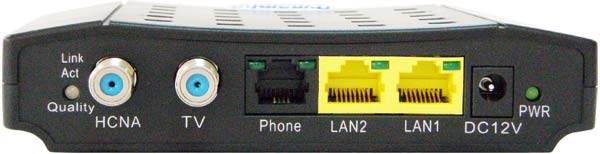

DYNAMIX HP-52/S FXS
|
|
|
|
|
|
DYNAMIX HP-52/S модем HCNA 3.1 - Ethernet {192Mbps}
(HCNA - HomePNA 3.1 over Coax - передача даних по
коаксіальному кабелю)
DYNAMIX HP-52/S FXS модем HCNA 3.1 - Ethernet {192Mbps} з FXS портом
(HCNA - HomePNA 3.1 over Coax - передача даних по
коаксіальному кабелю)
Увага: DYNAMIX HP-52/S
("слейв") працюють лише з
пристроями DYNAMIX HP-52/M (майстер).
|
 |
