Підтримка
HPNA 3.0 дозволяє на основі DYNAMIX HP-40R/W
організувати мережу передачі
мультимедійних даних зі швидкістю до 128 Mbps по існуючому телефонному
кабелю, без необхідності прокладки додаткових кабелів, що значно заощаджує
засоби на розгортання мережі.
Крім того, DYNAMIX HP-40R/W підтримує функцію
Quality of Service (QoS), що дозволяє забезпечити необхідну смугу пропущення для відео й
аудіо потоків.
Підтримка 802.11g/b дозволяє підключити в мережу також різні пристрої, що використають бездротовий інтерфейс, наприклад, ноутбуки, ІP телефони й ін.
пристрої.
Пристрій DYNAMIX HP-40R/W дозволяє значно розширити функціональність телефонної мережі, не вимагаючи додаткової прокладки кабелю.
• Підтримка
ADSL2+/ADSL2/ADSL для доступа в Internet
• Передача даних по телефонному кабелю з швидкістю до 128 Mbps із збереженням телефонної лінії
• 4 Fast Ethernet RJ-45 порта 10/100Mbps і 2 HPNA
порта
• Підтримка NAT/DNS Relay/DDNS/DHCP/Virtual Server/RIP1,2/SNMP
• Підтримка
802.11g/b
• Підтримка QoS
• Підтримка „Universal Plug and Play (UPnP)
не вимагає додаткових драйверів і програм
• Дальність роботи HPNA
- до 600 м
• Вбудований NAT Firewall, підтримка
Stateful Packet Inspection (SPI), запобігання DoS атак
• GUI для дистанційного й локального керування,
який базується на Web
• У якості кінцевих пристроїв використаються
DYNAMIX HP-30/S - конвертори
HPNA 3.1 - Ethernet
• Поновлення Firmware і збереження-відновлення конфігурації
• Діагностика віддаленого
обладнання.
|
Протоколи і стандарти
• ADSL
• ADSL2+ : G.dmt.bis (ITU G.992.5),
Annex M (ITU G.992.5) --підтримується спеціальною моделлю
• ADSL2 : G.dmt.bis (ITU G.992.3), Annex M
- підтримується спеціальною моделлю
• ADSL :
ANSI T1.413 Issue 2, G.dmt (ITU G.992.1), G.hs
(ITU G.994.1), ADSL over ISDN/U-R2
• ATM і PPP
•
ATM Adaptation Layer Type 5 (AAL5)
•
Multiple Protocol over AAL5 (RFC2684, formerly RFC1483)
•
Bridged or Routed Ethernet Encapsulation
•
VC and LLC based Multiplexing
•
PPP over Ethernet (PPPoE)
•
PPP over ATM (RFC2364)
•
Classical IP over ATM (RFC1577)
•
MAC Encapsulated Routing (RFC1483 MER)
•
OAM F4/F5
• HPNA 3.0
• Спектр: 4-20MHz
• Потужність передачі: -7 +/-1 dBm
• Швидкість:
до 128Mbps
• Відстань:
до 600 метрів
•
Fast Ethernet
інтерфейс
• Чотири 10/100Mbps
• MDI/MDI-X Auto Crossover
•
Мережні
протоколи
•
NAT, статична маршрутизація й RIP-1/2
• Сумісність із Universal Plug and Play (UPnP)
• Підтримка Dynamic Domain Name System (DDNS)
• Підтримка Virtual Server і DMZ
• Підтримка SNTP, DNS Relay і IGMP Proxy
• Підтримка POP3 (Email Account Checking)
• Підтримка IGMP Snooping для відеосервісів
• Підтримка DHCP Server/Client/Relay
• IEEE 802.11g і 802.11b
• Пристрої сумісні з
IEEE 802.11g and 802.11b
• Робоча частота від 2.4 GHz до 2.484G Hz
• Швидкість передачі до 54Mbps
• Підтримка 64/128 bits WEP
• Підтримка WPA.
• Firewall
• Вбудований NAT Firewall
• Підтримка Stateful Packet Inspection (SPI)
• Запобігання DoS атак, включаючи
IP Spoofing, Land Attack, Smurf Attack, Ping of Death, TCP SYN Flooding
• Підтримка пакетної фільтрації
(Port/Source IP/Destination IP/MAC
адреса)
• Підтримка контентної фільтрації
URL
(визначення рядка, доменного імені в URL)
Якість обслуговування
• Підтримка DiffServ Approach
• Підтримка
пріоритезації трафіка й контролю смуги
пропускання, що базується на ІP протоколі,
номері порту й адресі
• Гарантована якість обслуговування базується на HomePNA
3.1 QoS
Керування
• Майстер установки, автосканування ADSL установок
•
Web GUI для дистанційного управління
•
Оновлення Firmware, у тому числі і для HPNA крапок збереження-відновлення конфігурації
• Діагностика HPNA
інтерфейса
• Поновлення Firmware для HCNA
точок (EP)
• Розширений Telnet Server
• Можливості монітора
логів (Syslog Monitoring)
• Сумісність із TR-069
для дистанційного керування
• Підтримка SNMP v3, MIB-I/MIB-II
Роз'єми
• WAN : Один RJ-11 ADSL
порт
• LAN Ethernet : Чотири
10/100M Auto Crossover(MDI/MDI-X)
порта
• LAN HPNA : Два
RJ-11 роз'єми - один для HPNA, другий - для підключення
телефона.
Світлодіодні індикатори
на верхній панелі
•
"PWR" живлення
•
"SYS" системний
статус
• "Link/Act",
"SyncMode" для HPNA
• "LAN1", "LAN2", "LAN3", "LAN4"
для 4 Ethernet портів
• "ADSL" стан
ADSL лінії
• "Internet"
PPPoE/PPPoA/Email
Фізичні параметри
• Робоча температура: 0°C- 40°C
• Температура зберігання: -10°C - 65°C
• Вологість: 10% - 90% (без конденсата)
• Розміри: 210 mm (ш) x 148 mm (д) x 36 mm (в)
• Вага: біля 1000 г
• Живлення:12V DC, 1.0 A, через адаптер 100 ~ 240 VAC, 50/60HZ,
споживана потужність < 12 Вт

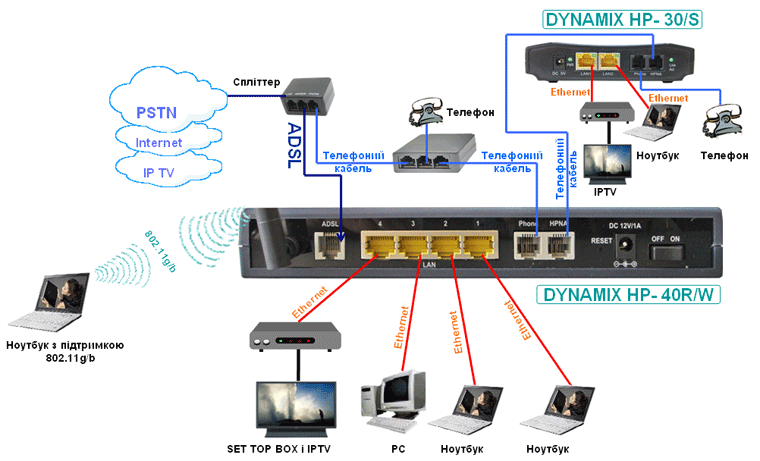

Діаграма застосування DYNAMIX HP- 40R/W
і DYNAMIX HP- 30/S
|
|
 |
