Задача:

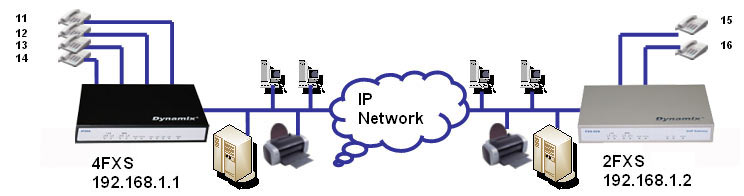

Об'єднати два
віддалених офіси в єдину телефонну мережу.
Ця схема застосовується як альтернатива
АТС (PBX)
Застосовуване
обладнання: DYNAMIX
DW-02, DYNAMIX
DW-04
Загальна послідовність конфігурування
VoIP шлюзів Dynamix:
1. Мережні настройки - назначить шлюзам IP-адрес, маску
і шлюз за замовчуванням
2. Перевести шлюзи в режим Gatekeeper (SIP-Proxy)
або Peer-to-Peer
3. В режимі Gatekeeper (SIP-Proxy) указати його IP-адрес
4. Призначити телефонні номери портам VoIP
шлюзів
5. У телефонну книгу занести ім'я,
телефоний номер і IP-адрес шлюза призначення.
Настройки VoIP шлюза з IP-адресом 192.168.1.1
usr/config$ flash –clean
usr/config$ ifaddr -ip 192.168.1.1 -mask 255.255.255.0 –gate 192.168.1.254
usr/config$ h323 –mode 1
usr/config$ h323 -line1 11 -line2 12 –line3 13 –line4 14
usr/config$ pbook -add name 11 ip 192.168.1.1 e164 11
usr/config$ pbook -add name 12 ip 192.168.1.1 e164 12
usr/config$ pbook -add name 13 ip 192.168.1.1 e164 13
usr/config$ pbook -add name 14 ip 192.168.1.1 e164 14
usr/config$ pbook -add name 15 ip 192.168.1.2 e164 15
usr/config$ pbook -add name 16 ip 192.168.1.2 e164 16
usr/config$ commit
usr/config$ reboot
Настройки VoIP шлюза з IP-адресом 192.168.1.2
usr/config$ flash -clean
usr/config$ ifaddr -ip 192.168.1.2 -mask 255.255.255.0 –gate 192.168.1.254
usr/config$ h323 -mode 1
usr/config$ h323 -line1 15 -line2 16
usr/config$ pbook -add name 11 ip 192.168.1.1 e164 11
usr/config$ pbook -add name 12 ip 192.168.1.1 e164 12
usr/config$ pbook -add name 13 ip 192.168.1.1 e164 13
usr/config$ pbook -add name 14 ip 192.168.1.1 e164 14
usr/config$ pbook -add name 15 ip 192.168.1.2 e164 15
usr/config$ pbook -add name 16 ip 192.168.1.2 e164 16
usr/config$ commit
usr/config$ reboot
Підтримка FAX T.38:
$ support –t38 1 –t38ecm 0 –faxrdd 2 –fstart 1 –tunnel 1 –h245fs 1
|
