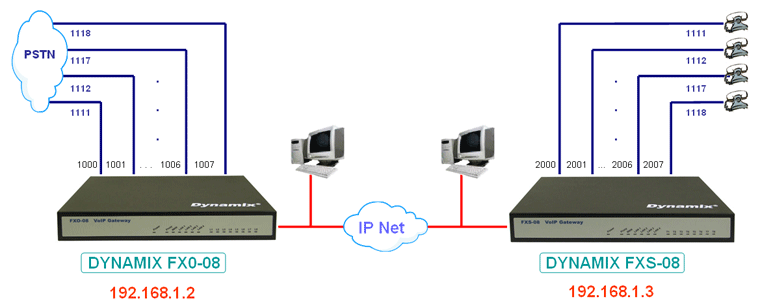

Обладнання,
що застосовується: Dynamix
FXS–08, Dynamix
FXO-08
Загальна послідовність
конфігурації VoIP шлюзів Dynamix:
1. Встановлюємо мережеві
налаштування :
Device Setting->Network, у
нашому прикладі, для Dynamix FXO-08 IP адреса
192.168.1.2, для
Dynamix FXS-08 -
192.168.1.3, маска мережі
255.255.255.0
2. Налаштування
VoIP шлюза
Dynamix FXO-08

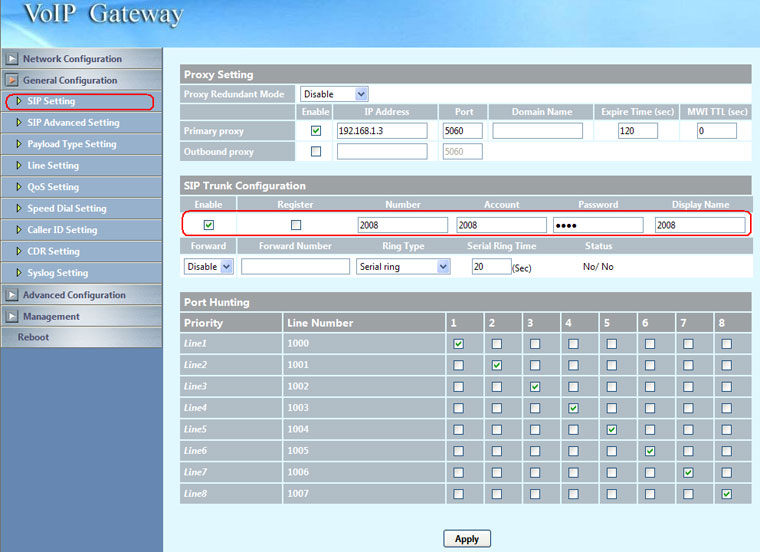

2.1. Встановити налаштування
General Configuration ->SIP Setting SIP Trunk Configuration: Enable -
включити; Register – вимкнути; Number,
Account, Password, Display Name: 2008

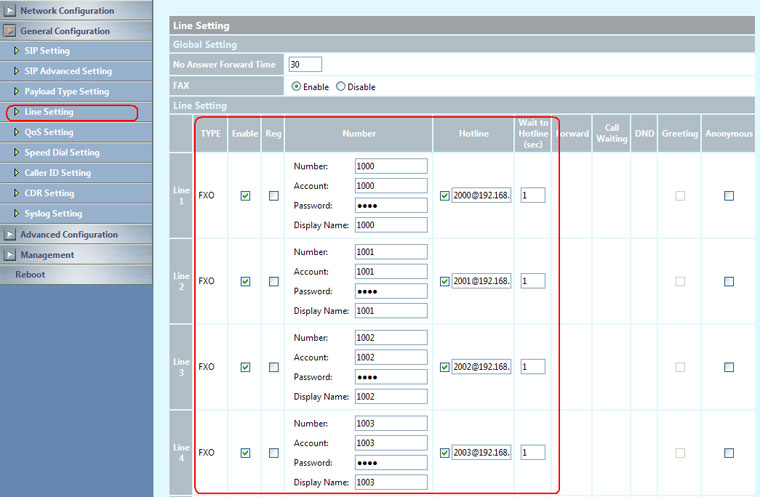

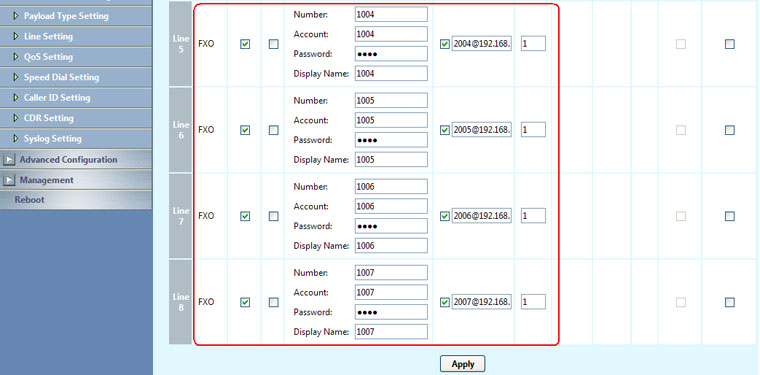

2.2. Встановити номери ліній в General Configuration -> Line Setting
значення в нашому прикладі
1000-1007 прописавши їх в Number, Account, Password, Display
Name. Встановити Hotline на
номери FXS 2000-2007 для лінії 1 2000@192.168.1.3:5060 , для
лінії 2 2001@192.168.1.3:5062 , для лінії 3 2002@192.168.1.3:5064 ,
для ліній 4 -8 аналогічно за
таким же правилом.
2.3. Для правильної трансляції
DTMF набору в PSTN лінію встановити
в
Advanced Configuration -> System Setting Keypad DTMF type: In-Band

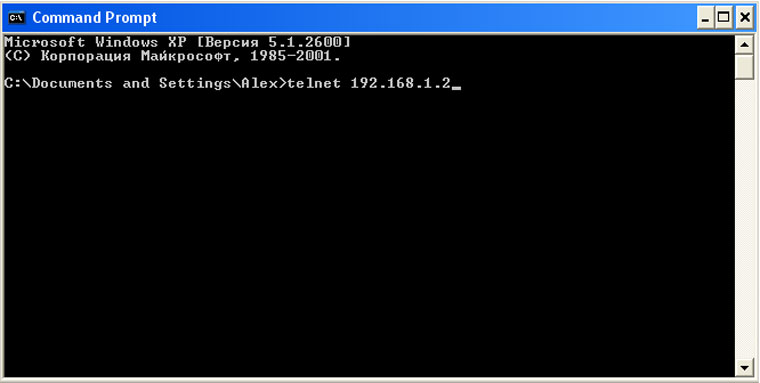

2.4. Через
командний режим запустіть на комп'ютері
програму Telnet і введіть IP адрес FXO, login
і password (за замовчуванням “root”).
 Далі
введіть наступні команди:
sysconf -fxoflash 1
phone -flash 100 300
sysconf -cpcdet 0
commit
reboot
Після перезавантаження FXO буде
готовий до роботи.
3. Налаштування
VoIP шлюза Dynamix
FXS-08.
3.1. Встановити налаштування
General Configuration ->SIP Setting SIP Trunk Configuration: Enable-включити; Register –
вимкнути; Number, Account, Password, Display Name: 1008

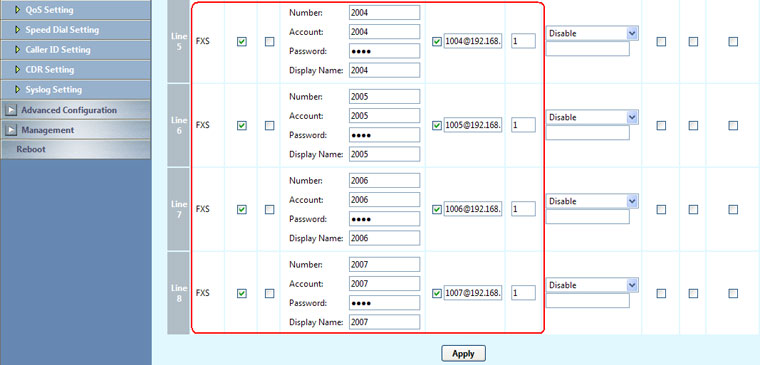

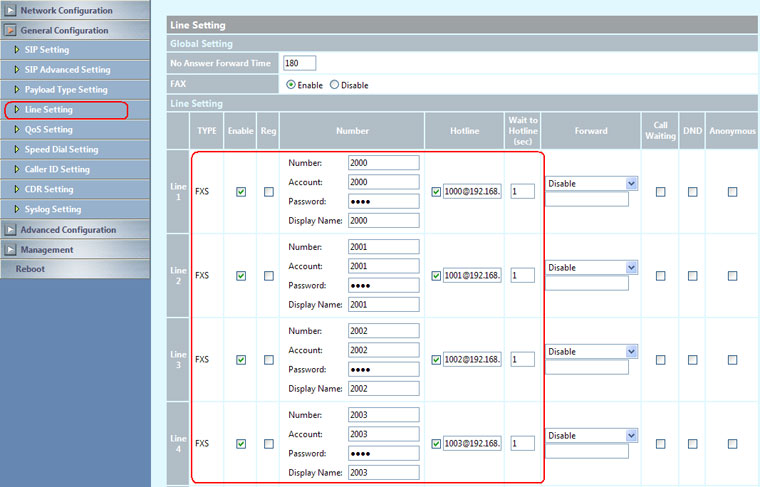

3.2.
Встановити номери ліній в
General Configuration -> Line Setting
значення в нашому прикладі
2000-2007 прописавши їх в Number, Account, Password, Display
Name. Встановити Hotline на
номери FXO 1000-1007: для лінії 1 1000@192.168.1.2:5060 , для
лінії 2 1001@192.168.1.2:5062 , для лінії
3 1002@192.168.1.2:5064 , для ліній 4 -8 аналогічно
за таким же правилом.
3.3.
Встановити в Advanced Configuration -> System Setting Flash key function: SIP message
3.4. Встановити
в Advanced Configuration -> System Setting
"Flash low" і "Flash high" як 60 і 800.
 3.5.
Для правильної трансляції DTMF
набору в PSTN лінію встановити
в
Advanced Configuration -> System Setting Keypad DTMF type: In-Band
3.6. Для використання
введених параметрів перезавантажите
пристрій через Reboot.
|
