   Як налаштувати VoIP шлюзи FXO-04 і FXS-04 серії 25xx в режим точка-точка
   (Peer-to-peer+Hot line) FW. ver.2.03f .

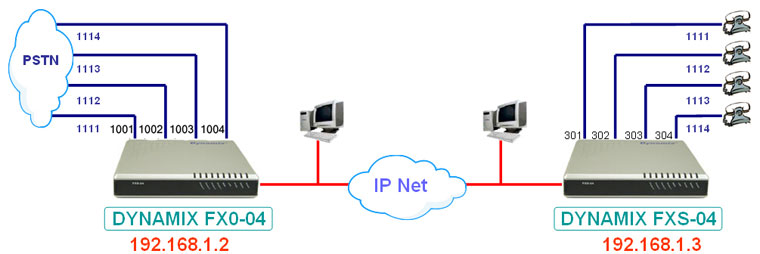

Використовуване обладнання: Dynamix FXS–04, Dynamix FXO-04

Загальна послідовність конфігурування VoIP шлюзів Dynamix:

1. Встановлюємо мережеві настройки :
    Device Setting->Network, в нашому прикладі, для Dynamix FXO-04 IP адреса 192.168.1.2, для Dynamix FXS-04 -
    192.168.1.3, маска мережі 255.255.255.0

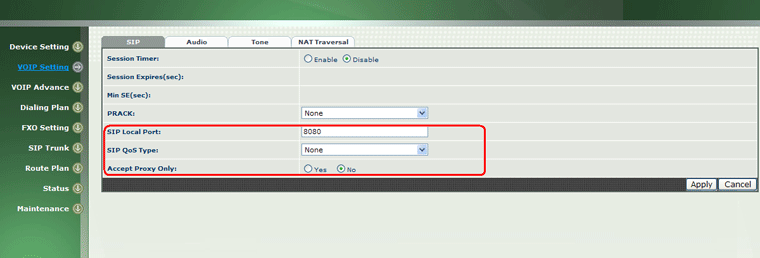

 2. Установити на обох пристроях налаштування VOIP Setting ->SIP SIP Local Port: 8080, Accept Proxy Only: No

 3. Настройки VoIP шлюза FXO-04

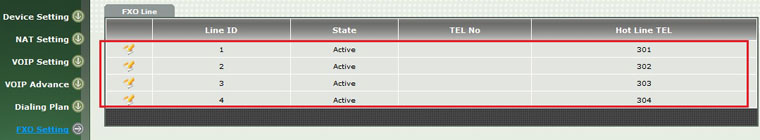

3.1. Встановити в настройках FXO Setting Hot Line на лінії FXS-04, наприклад 301-304

Caller ID встановити ETSI DTMF.

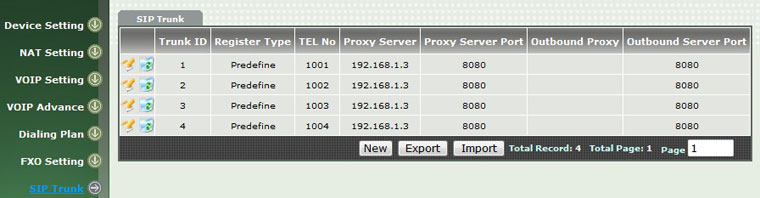

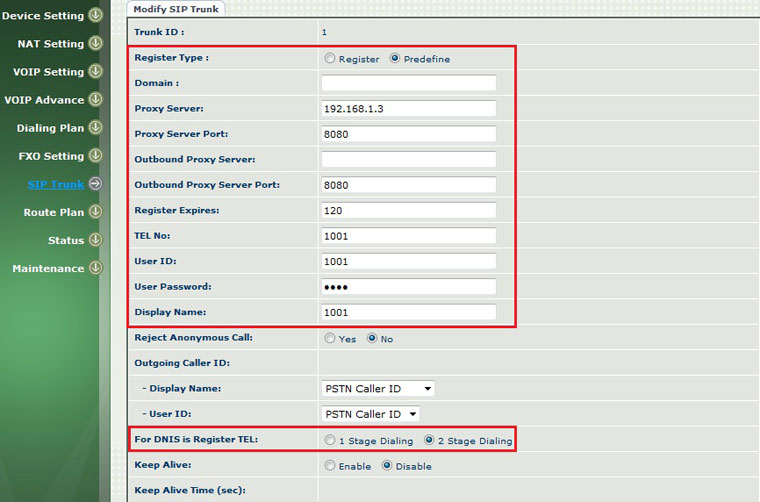

3.2. Налаштувати SIP транк в меню SIP Trunk. Наприклад іменуємо транки як 1001-1004 .

При налаштуванні транк встановлюємо:
Register Type: Predefine
Proxy Server: 192.168.1.3 (IP адреса FXS-04)
For DNIS is Register TEL: 2 Stage Dialing
TEL No, User ID, User Password, Display Name - 1001 для першого транк, для решти відповідно – 1002, 1003, 1004

Для визначення номера абонента, що телефонує з PSTN лінії встановити в пункті Outgoing Caller ID: PSTN Caller ID.

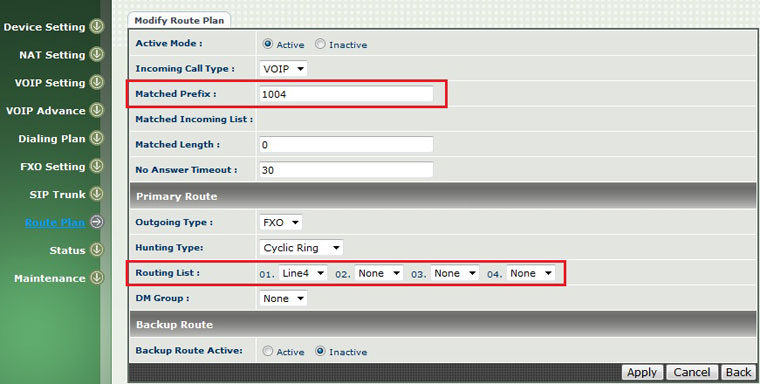

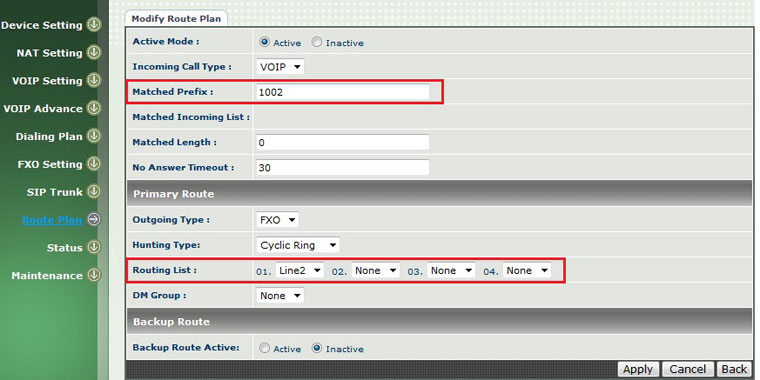

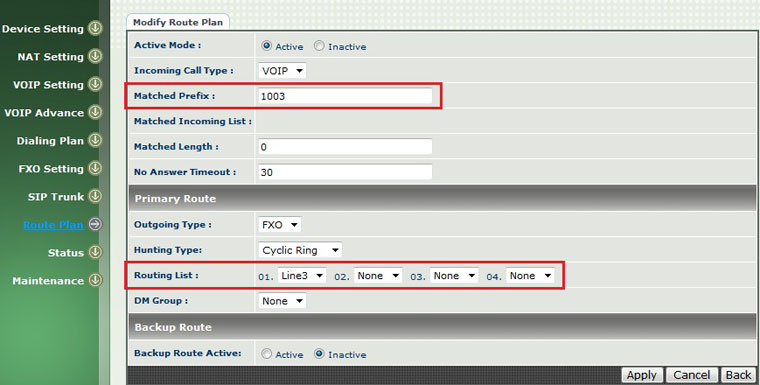

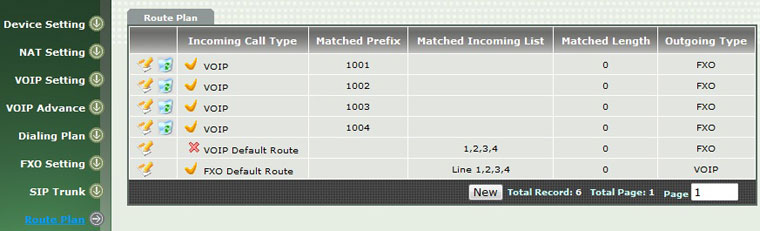

3.3. Налаштувати Route Plan для кожної FXO лінії як на малюнках нижче.

VoIP Default Route відключаємо, Active Mode: робимо Inactive. У підсумку повинно бути так.

3.4 Перевірити налаштування вхідних дзвінків Ring Cadence в пункті меню VoIP Advance -> Ring.

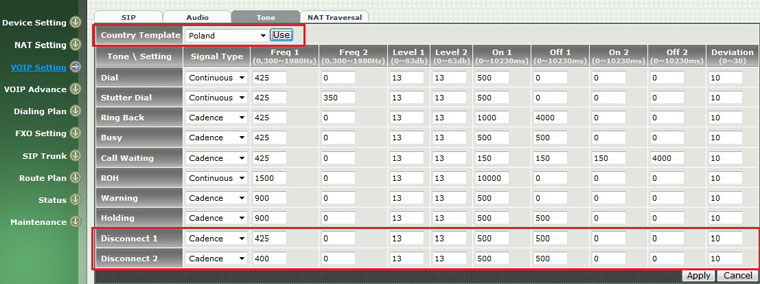

3.5. Для правильного визначення сигналу «зайнято» при підключенні FXO портів до телефонної лінії слід в налаштуваннях VoIP Setting -> Tone встановити країну. Для міських АТС вибрати країну Poland, натиснути "Use" і "Apply", для офісних АТС переважніше вибрати країну United States.

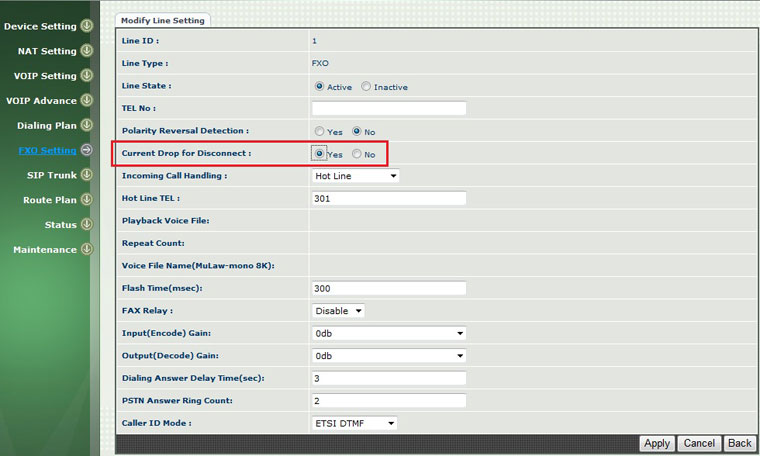

Dynamix FXO-04 підтримує альтернативну функцію визначення по падінню або розриву лінії на PSTN або офісної АТС. Для цього встановіть в налаштуваннях кожної FXO лінії в пункті FXO Setting Current Drop for Disconnect: Yes .

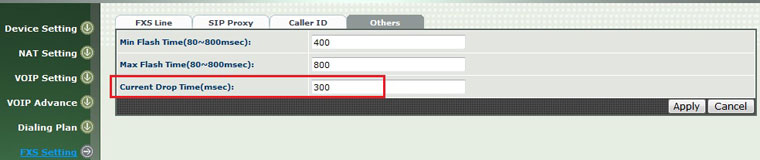

Тривалість циклу можна змінити в настройках FXS-04 в меню FXS Setting->Others->Current Drop Time за замовчуванням 300 мс.

4. Настройки VoIP шлюза FXS-04.

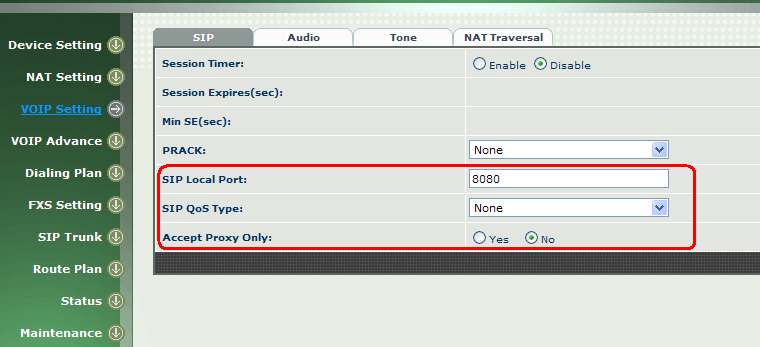

4.1. Встановити налаштування VoIP Setting ->SIP SIP Local Port: 8080, Accept Proxy Only: No

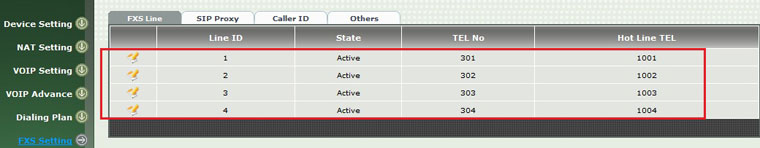

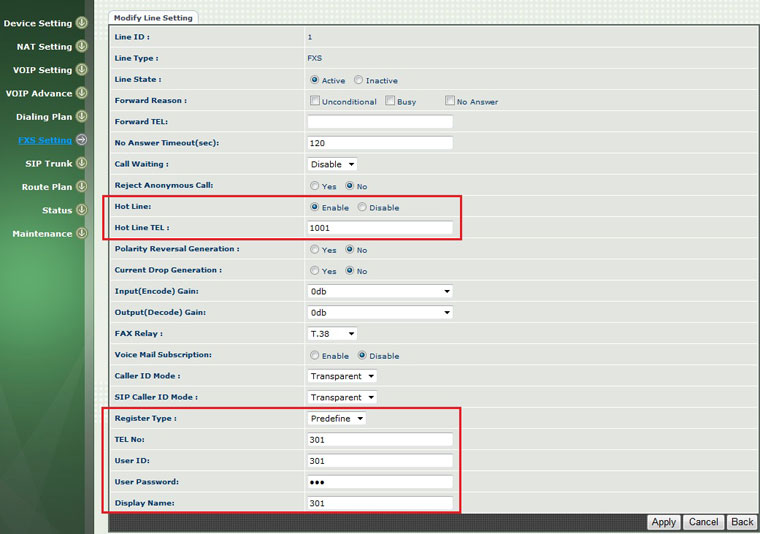

4.2. Встановити лінії FXS як в нашому прикладі 301-304. Для цього зайдіть в пункт меню FXS Setting -> FXS Line виберіть першу лінію і введіть

Register Type: Predefine
TEL No: 301
User ID: 301
User password: 301
User Name: 301

Для решти ліній відповідно 302-304.

Також включіть Hot Line і введіть відповідь номери такі, як FXO транк 1001-1004.

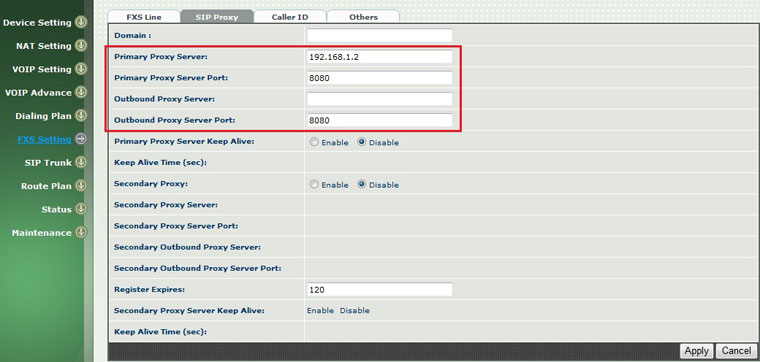

4.3. Встановіть в пункті FXS Setting -> SIP Proxy налаштування як на віддалений FXO.

Primary Proxy Server: 192.168.1.2
Primary Proxy Server Port: 8080
Outband Proxy Server Port: 8080

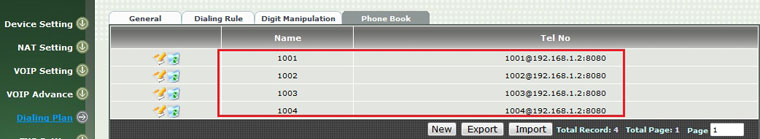

4.4. Налаштувати Dialing Plan -> Phone Book, записати відповідно номер транка FXO, IP адреса 192.168.1.2 і порт 8080 як на малюнку знизу. Для першого запису 1001 буде виглядати як: 1001@192.168.1.2:8080
