FAQ (SHDSL.Bis серія DYNAMIX)
   Настройка режима «Multi-link» в модемах Dynamix UM-S4B/4W (SHDSL.Bis)

   Модем Dynamix UM-S4B/4W підтримує можливість роботи в режимі «Multi-link» - так звана "багатоточка", коли один 4-х дротовий модем працює по різних парах одночасно із двома 2-х дротовими модемами, установленими в різних точках.

 Особливості настройки:

1. Настройка 4-х дротового модема Dynamix UM-S4B/4W.

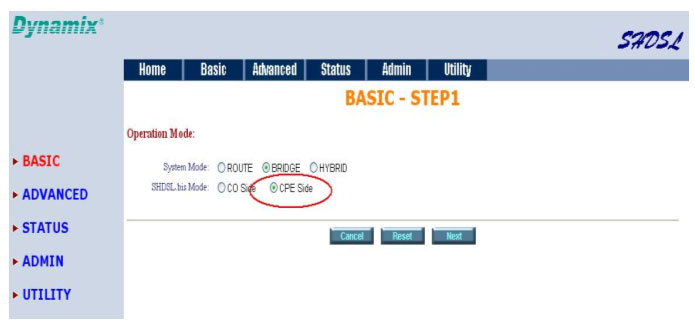

1.1 Перевірте в меню BASIC, модем повинен бути встановлений як CPE:

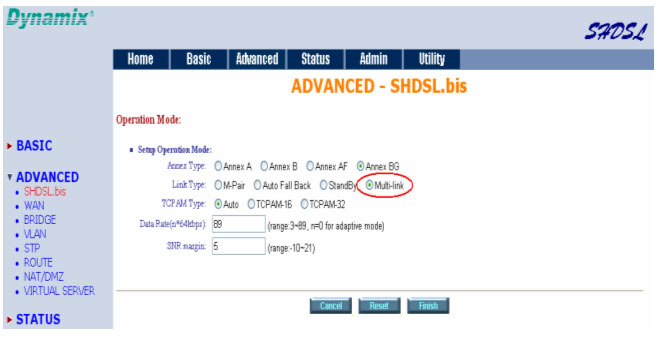

 1.2 Установіть модем у режим «Multi-link» в меню ADVANCED => SHDSL.bis.

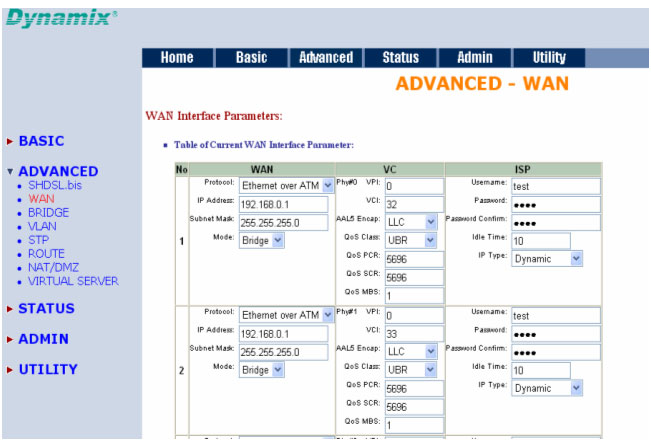

1.3 Настройте і активуйте два WAN інтерфейса - WAN1 з VPI/VCI 0/32 і WAN2 з VPI/VCI 0/33 (дивитіться малюнок нижче).

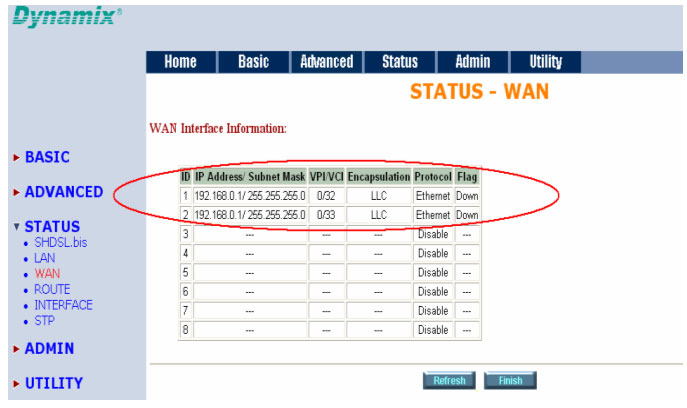

1.4 Перевірте правильність настроювань WAN

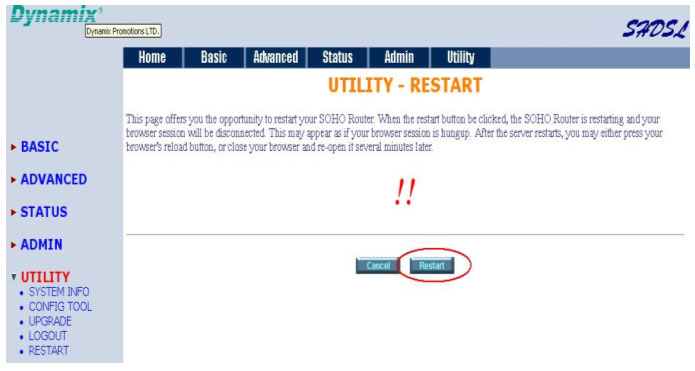

1.5 Перезавантажте модем.

2. Настройка 2-х дротових модемів Dynamix UM-SB.

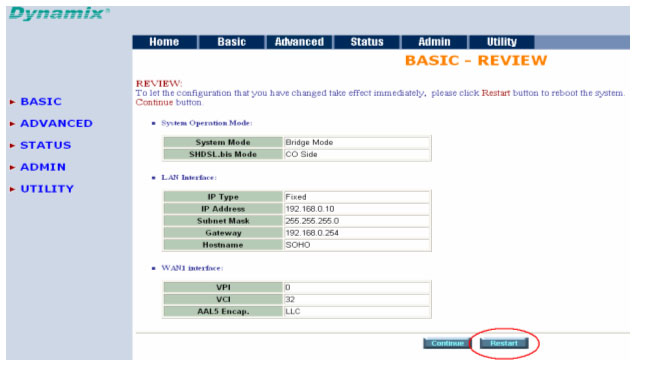

2.1 Встановіть обидва модеми в режим CO в меню BASIC, у наступному меню встановіть IP адреси, наприклад, 192.168.0.10 в першому, 192.168.0.20 у другому й збережіть настроювання.

2.2 Настройте і активуйте WAN 1 інтерфейси аналогічно пункту 1.3, але тільки на одному модемі WAN1 з VPI/VCI 0/32, а на другому модемі WAN1 з VPI/VCI 0/33 .

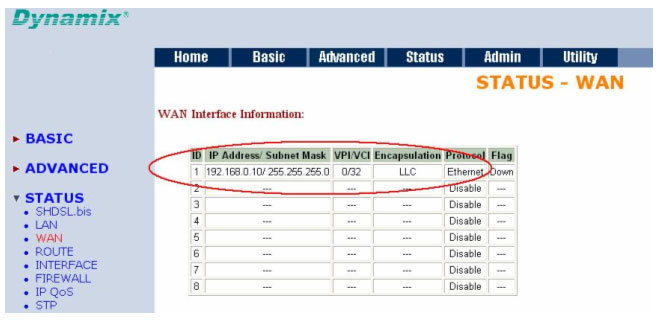

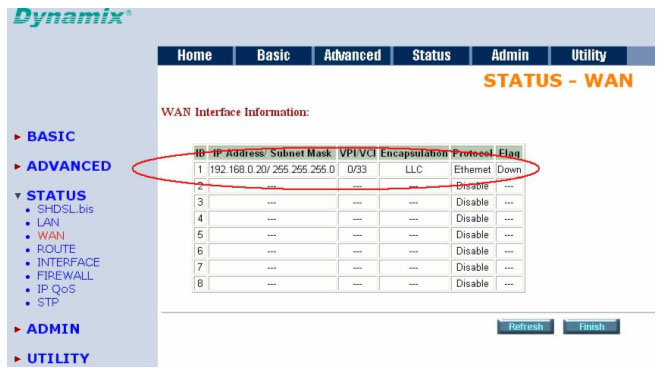

1-й модем

2-й модем

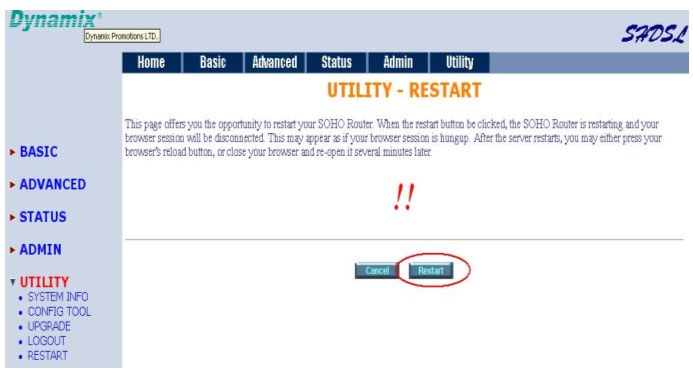

2.3 Перезавантажте модеми.

3. Перевірка

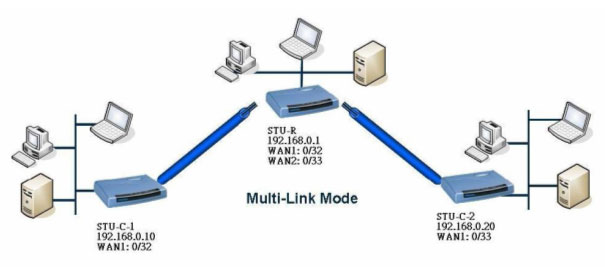

3.1 Перевірте настроювання у відповідності зі схемою.

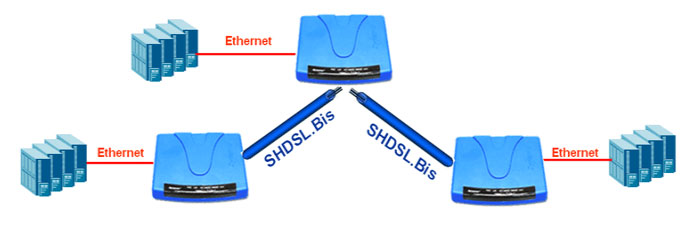

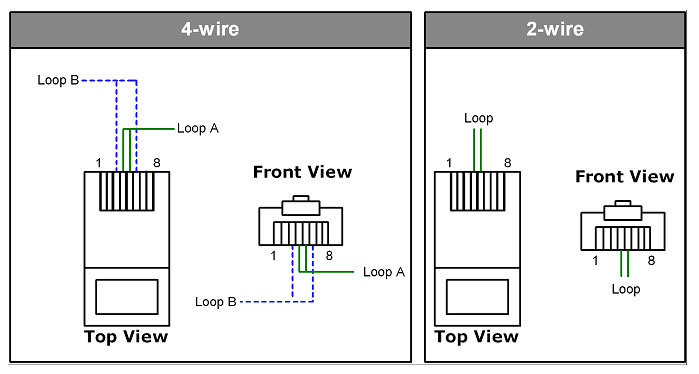

3.2 Підключення виділених ліній відбувається відповідно до малюнка:

4-х дротовий модем Loop A - до першого модему, Loop B - до другого модему.

УВАГА!!!
Не рекомендується використовувати режим "Adaptive" (n=0) в модемі CO. Даний режим використовувати тільки в модемах CPE.
