1. На задній панелі SHDSL модема/маршрутизатора DYNAMIX UM-S
є роз'єм "CONSOLE". За допомогою кабелю з
DB-9 роз'ємом підключіть до нього комп'ютер,
який використовується для конфігурування пристрою.
2.Настройте Вашу термінальну програму доступу для емуляції термінала VT100.
Сконфігуруйте послідовний зв'язок з наступними параметрами: baudrate 9600, 8 data bits, no parity check, 1 stop
bit і no flow-control і натисніть SPACE до
появи login
- екрана.
Після появи login - екрана Ви будете мати доступ до керування маршрутизатором.
На повідомлення User:
введіть admin,
а на повідомлення Password: введіть
також admin,
якщо Ви не змінювали користувальницькі профілі на маршрутизаторі.

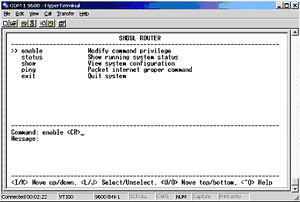

3. Далі з'явиться наступний екран
"SHDSL ROUTER":
Для доступу до SHDSL маршрутизатора,
перемістіть курсор “ >>” в «enable»
і натисніть будь-яку клавішу.
Command: enable <CR>
На екрані з'явиться повідомлення:
"Message: Please input the following
information"
Уведіть пароль користувача. Пароль за замовчуванням
-
root.
(Пароль буде відображений символами " * " для системної безпеки)
Supervisor password: ****
4. Перейдіть у підменю "Setup",
перемістивши курсор “ >> “ на
позицію «setup» і натисніть "enter".
Виберіть у підменю "Mode",
перемістивши курсор “ >> “ в «mode»
і натисніть "enter".
SHDSL модем/маршрутизатор DYNAMIX UM-S
може працювати як у режимі моста, так і маршрутизатора.
У початкових установках установлений режим маршрутизатора.
Ви можете змінити режим роботи пристрою за допомогою
«mode» команд.
Command: setup mode <Route|Bridge>
Message: Please input the following information.
System operation mode (TAB
select) <Bridge>: Bridge
Ваш SHDSL модем/маршрутизатор DYNAMIX UM-S
настроєний у режимі моста - Bridge.
5. У підменю "Setup",
перемістивши курсор “ >> “ на
позицію «shdsl» і нажавши "enter" Ви можете встановити режим з'єднання для SHDSL модемів/маршрутизаторів
DYNAMIX UM-S.
Існує два типи SHDSL режимів:
STU-R і STU-C.
- STU-C дозволяє використовувати
SHDSL
модем/маршрутизатор DYNAMIX UM-S як термінал центрального офісу
- STU-R – як обладнання клієнтської частини.
Вам необхідно на одному з модемів установити STU-R, а на другому
- STU-C.
6. В підменю "Setup",
перемістивши курсор “ >> “ на
позицію «Wan» і нажавши " enter" Ви можете встановити
WAN режим для SHDSL модемів/маршрутизаторів DYNAMIX UM-S. DYNAMIX UM-S
підтримує 8 PVC (private virtual circuit) і Ви можете встановити
до 8 WAN: відт WAN1 до WAN8.
Command: setup wan <1~8>
Message: Please input the following information.
Interface number <1~8>: 1
Установіть номер WAN, наприклад, 1.
7. В підменю "Setup",
перемістивши курсор “ >> “ на
позицію «Bridge» і нажавши " enter" Ви можете встановити режим моста
для SHDSL модемів/маршрутизаторів DYNAMIX UM-S.
8. Повернувшись в основне меню, виберіть команду
«Write» для запису, виконаних Вами конфігураційних дій.
9. В основному меню, виберіть команду «Reboot»
для установки Вашого SHDSL модема/маршрутизатора DYNAMIX UM-S
у відповідностями з параметрами, уведеними й збереженими Вами.
10. Аналогічно проробивши всі вищеописані дії для другого
DYNAMIX UM-S
(за винятком п. 5), обидва SHDSL модема/маршрутизатора DYNAMIX UM-S
підготовлені для роботи в режимі моста (Bridge).
Примітка: З усіма діями, описаними вище, Ви можете ознайомитися в інструкції для експлуатації на
SHDSL модем/маршрутизатор DYNAMIX UM-S. Ссилка на інструкцію наведена на сторінці:
http://www.dynamix.ua/support/doc/shdsl/sh4.htm
|
