   Настройка ADSL2+ модема/маршрутизатора
   DYNAMIX Tiger 2 Plus
  для підключення до мережі Інтернет - послуга «ОГО» ( ООО ”Укртелеком”)


 Опис задніх панелей пристроїв


                    DYNAMIX Tiger 2 Plus

Кнопка "Скидання":
Призначена для перезавантаження й відновлення заводських установок на пристрої.
Для перезавантаження пристрою:
 - Переконаєтеся що пристрій виключений.
 - Натисніть кнопку "Скидання", включіть живлення модему не відпускаючи кнопки "Скидання" і втримуйте її впродовж 5 секунд. Потім відпустіть кнопку й виключіть живлення модему. Заводські установки будуть відновлені при наступному включенні пристрою.

 Підключення
   У цьому розділі описується підключення пристроїв серії DYNAMIX Tiger 2 Plus до локальної мережі (LAN), а також їхнє настроювання для доступу в Інтернет.

  У загальному випадку, для того щоб настроїти мережний і Інтернет доступ для DYNAMIX Tiger 2 Plus,
  необхідно мати:
 1. Комп'ютер або ноутбук із установленим Ethernet-адаптером (портом) і Ethernet кабель
 2. Акаунт і конфігурацію послуги ADSL2+ , надану провайдером (у нашому випадку Укртелекомом).
     Необхідно також знати один або кілька наступних параметрів для підключення до Інтернету
   a. Параметр VPI/VCI - ідентифікатор віртуального шляху/каналу
   b. Імена Host (Хоста) і Domain (Домена)
   c. Ім'я користувача й пароль
   d. Адресу ISP Domain Name Server (DNS)
   e. Тип використовуваного протоколу
   f. Динамічний або статичний (фіксований) ІP адрес.

 Наступні дії допоможуть правильно підключити й настроїти DYNAMIX Tiger 2 Plus:
  1. Виключіть комп'ютер або ноутбук, до якого буде підключатися DYNAMIX Tiger 2 Plus
  2. Підключіть телефонний кабель (від АТС) до входу сплітера (він входить у комплект поставки).
      Звичайно маркування - "Lіne" (сплітеры можуть відрізнятися зовнішнім виглядом і маркуванням).
  3. З'єднаєте ADSL роз'єм на DYNAMIX Tiger 2 Plus (маркування "Line") до роз'єму з маркуванням "ADSL"
   на сплітері за допомогою телефонного кабелю (роз'єм RJ-11).
  4. Існуючий телефон(и) підключаються тільки до виходу сплітера - звичайно маркування "Phone".
  5. З'єднаєте Ethernet роз'єм на DYNAMIX Tiger 2 Plus з Ethernet-портом комп'ютера Ethernet кабелем
      (роз'єм RJ-45). Див. діаграми підключення нижче:

Підключення DYNAMIX Tiger 2 Plus

  6. Підключіть блок живлення до DYNAMIX Tiger 2 Plus і включіть його в мережу. Включіть живлення модему за допомогою кнопки включення (SWІTH) - світлодіодний індикатор на модемі - "POWER" повинен світитися.
  7. Включіть комп'ютер.
  8. Переходьте до наступного розділу для настроювання мережі.


 Настройка TCP/IP

   Дані інструкції допоможуть настроїти комп'ютер для роботи з DYNAMIX Tiger 2 Plus.
Комп'ютери підключаються до Інтернету, використовуючи протокол TCP/IP (Transmission Control Protocol/ Internet Protocol). На кожному комп'ютері або ноутбуці у Вашій мережі повинен бути встановлений і настроєний протокол TCP/IP. Якщо на Вашому комп'ютері вже встановлена мережна плата, тоді TCP/ІP можливо так само встановлений.

    Дане керівництво припускає, що DYNAMIX Tiger 2 Plus повернутий до заводських установок шляхом натискання кнопки "Скидання" (про що описано вище), тобто його IP-адрес  - 192.168.1.1.

1. Встановіть ІP-адрес комп'ютера 192.168.1.2, маску підмережі 255.255.255.0, Основний шлюз 192.168.1.1 і DNS-сервер 192.168.1.1

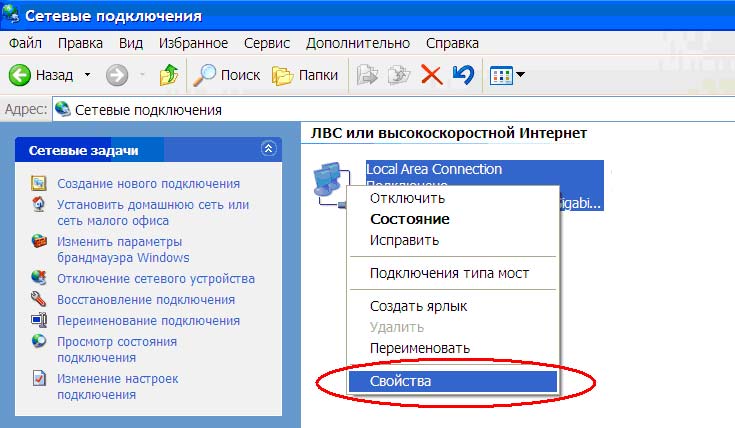

 2. Настройте параметри TCP/IP комп'ютера. Для цього зайдіть у меню Пуск => Настройка => Панель управления => Сетевые подключения => Свойства => Свойства TCP/IP
Тут і далі, малюнки, що пояснюють наведені під текстовою інформацією.

3. Конфігурування модему:  Запустіть Web браузер (Internet Explorer, Opera, або інший.). Введіть в адресному рядку початковий IP-адрес DYNAMIX Tiger 2 Plus -  http://192.168.1.1, потім натисніть “Enter”.  Введіть логін: “admin” і пароль: “password”.	3.1. Далі перейдіть у розділ WAN і зробіть настроювання - кнопка “Edit”.
3.2. Для підключення до послуги "ОГО" встановіть значення VPI - 1, VCI - 32 і натисніть “Next”.	3.3. На наступній сторінці виберіть тип протоколу:  PPP over Ethernet (PPPoE) і натисніть “Next”.
3.4. Введіть Ваш логін, пароль (отримані від ООО “Укртелеком”) і ім'я сервісу (будь-яке).	3.5. При необхідності, змініть “Service Name” і перейдіть на наступну сторінку (натисніть “Next”).
3.6. Для збереження параметрів, натисніть “Save”
3.7. Перезавантажите модем - кнопка “Save/Reboot”.
Після перезавантаження пристрою перевірте наявність Інтернет з'єднання.    Наприклад, запустіть Ваш web-броузер і введіть www.google.com, потім натисніть “Enter”. Якщо відкриється домашня сторінка пошукового сервера Google, значить ADSL і мережне з'єднання настроєні правильно і є доступ в Інтернет.



ПРИМІТКА: Для більше детальної інформації з настроювання зверніться до "Посібника Користувача».

Підтримка продукції Dynamіx в Україні:
  Сайт - www.dynamix.ua
  Сервіс-центр - тел.(044) 452-75-11, 451-75-01
  Електронна адреса служби підтримки: support@dynamix.ua

  PDF файл даної інструкції можна завантажити по наступному посиланню (мова російська):
  http://www.rus.dynamix.ua/doc/Tiger_2Plus_for_Ukrtelecom_rus.pdf
