Рішення на базі SHDSL обладнання DYNAMIX. Підключення віддалених офісів до центрального офісу по виділених лініях з використанням SHDSL модемів / маршрутизаторів

Рішення на базі SHDSL обладнання DYNAMIX:

Підключення віддалених офісів до центрального офісу по виділених лініях з використанням SHDSL модемів / маршрутизаторів.
При необхідності забезпечення підключення різних територіально розподілених офісів або філій, розташованих на відстані близько 5-7 км від центрального офісу можливе використання SHDSL і ADSL технологій.
SHDSL технологія вибирається тоді, коли потік даних з офісів або філій симетричний (тобто обсяги прийнятої й відправленої інформації приблизно однакові). Типовим прикладом таких офісів можуть бути, наприклад, магазини, адміністративні районні органи, ЖЕКИ й т.п.

Середовищем передачі даних є мідна виділена лінія (власна або орендована).
При числі філій менш 3-4 оптимальне використання в центральному офісі SHDSL модемів / маршрутизаторів.

У цьому випадку в офісах може бути встановлено:

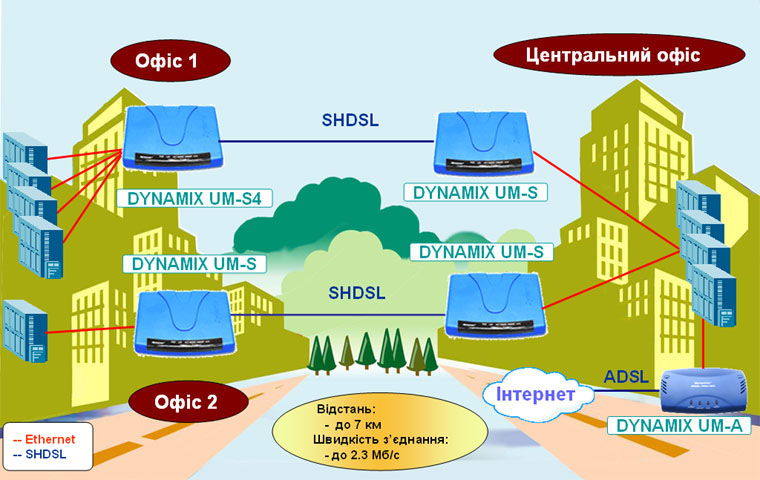

SHDSL модем / маршрутизатор DYNAMIX UM-S4 (Див. на малюнку Офіс 1). Даний пристрій забезпечує підтримку до 4 Ethernet портів і дозволяє підключити до 4 комп'ютерів користувачів, що звичайно досить для невеликих офісів і філій. При використанні SHDSL модема / маршрутизатора - DYNAMIX UM-S4 питання забезпечення безпеки не виникає, тому що мережа є внутрішньою й впливу хакерських атак і т.п. не піддана.

SHDSL модем / маршрутизатор DYNAMIX UM-S (Див. на малюнку Офіс 2). Даний пристрій має один Ethernet порт і дозволяє підключити або одного користувача (один комп'ютер), як показано на малюнку, або з використанням додаткового офісного Ethernet комутатора - забезпечити підключення всіх необхідних комп'ютерів, що входять в офісну мережу. При використанні SHDSL модема / маршрутизатора - DYNAMIX UM-S питання забезпечення безпеки не виникає, тому що мережа є внутрішньою й впливу хакерських атак і т.п. не піддана.

У центральному офісі може бути встановлено:

SHDSL модеми / маршрутизатори DYNAMIX UM-S (Див. на малюнку Центральний офіс). Даний пристрій має один Ethernet порт і дозволяє підключити одного віддаленого користувача, як показано на малюнку. Концентрація даних виконується на обладнанні центрального офісу.При використанні даного пристрою питання забезпечення безпеки не виникає, тому що мережа є внутрішньою й впливу хакерських атак і т.п. не піддана.

Для корпоративного доступу в Іnternet із центрального офісу можуть використовуватися DYNAMIX UM-A (1 LAN) - універсальний ADSL модем / маршрутизатор з USB і Ethernet портами і підтримкою Fіrewall, якщо необхідно швидкість з'єднання із провайдером послуг до 8 Mbps downstream і 1 Mbps upstream або більш швидкісні
DYNAMIX UM-A Plus - універсальні ADSL 2/2+ модеми/маршрутизатори з Ethernet і USB портом і підтримкою Fіrewall - зі швидкостями передачі до 24 Mbps downstream і 1 Mbps upstream.
Вибір типу модему ґрунтується як на необхідній для даного офісу максимальної швидкості передачі, так і на можливостях Інтернет-провайдера (типом використовуваного ним обладнання - ADSL 2/2+ чи ADSL).
