Рішення на
базі
SHDSL
обладнання DYNAMIX:
Підключення
віддалених офісів до центрального офісу по виділених лініях з використанням SHDSL концентраторів
(DSLAM).
При необхідності забезпечення підключення різних територіально розподілених офісів або філій, розташованих на відстані близько 5-7 км від центрального офісу можливе використання
SHDSL і ADSL технологій.
SHDSL технологія вибирається тоді, коли потік даних з офісів або філій
симетричний (тобто обсяги прийнятої й
відправленої інформації приблизно однакові). Типовим прикладом таких офісів можуть бути, наприклад, магазини, адміністративні районні органи й т.п.
Середовищем передачі даних є мідна виділена лінія (власна або орендована).
При числі філій більше 3-4 оптимальне використання в центральному офісі SHDSL концентраторів
(DSLAM).
У цьому випадку в офісах може бути встановлено:
| 1. |
SHDSL

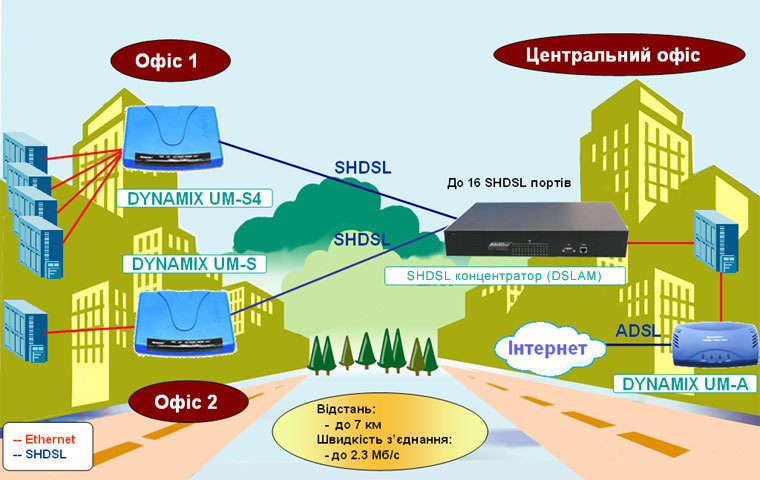

модем / маршрутизатор DYNAMIX UM-S4 (Див. на малюнку Офіс
1). SHDSL модем / маршрутизатор DYNAMIX UM-S4
забезпечує підтримку до 4 Ethernet портів і дозволяє підключити до 4 комп'ютерів користувачів, що звичайно досить для невеликих офісів і філій. При використанні
SHDSL модема / маршрутизатора DYNAMIX UM-S4 питання забезпечення безпеки не виникає, тому що мережа є внутрішньою й впливу
хакерських атак і т.п. не піддана.
|
| 2. |
SHDSL
модем / маршрутизатор DYNAMIX UM-S (Див. на малюнку Офіс
2). SHDSL модем / маршрутизатор DYNAMIX
UM-S має один Ethernet порт і дозволяє підключити або одного користувача (один комп'ютер), як показано на малюнку, або з використанням додаткового офісного Ethernet комутатора - забезпечити підключення всіх необхідних комп'ютерів, що входять в офісну мережу. При використанні
SHDSL модема / маршрутизатора DYNAMIX UM-S
питання забезпечення безпеки не виникає, тому що мережа є внутрішньою й впливу
хакерських атак і т.п. не піддана.
|
У центральному офісі може бути встановлено:
| 1. |
SHDSL концентратор
(DSLAM) який забезпечує безпосередньо концентрацію й обмін даних з
віддаленими офісами.
|
| 2. |
Для корпоративного доступу в Іnternet у центральному офісі можуть
використовуватися DYNAMIX UM-A (1
LAN) - універсальний ADSL модем/маршрутизатор з USB і Ethernet портами й підтримкою Fіrewall, якщо необхідно швидкість з'єднання із провайдером послуг до
8 Mbps downstream і 1 Mbps
upstream або більше швидкісні
DYNAMIX UM-A Plus - універсальні ADSL2/2+ модеми
/ маршрутизатори з Ethernet і USB портом і підтримкою Fіrewall - зі швидкостями передачі до
24 Mbps downstream і 1
Mbps upstream.
Вибір типу модему ґрунтується як на необхідній для даного офісу максимальної швидкості передачі, так і на можливостях Інтернет-провайдера (типом використовуваного
ним обладнання - ADSL2/2+ або ADSL).
|
|
