Рішення на
базі

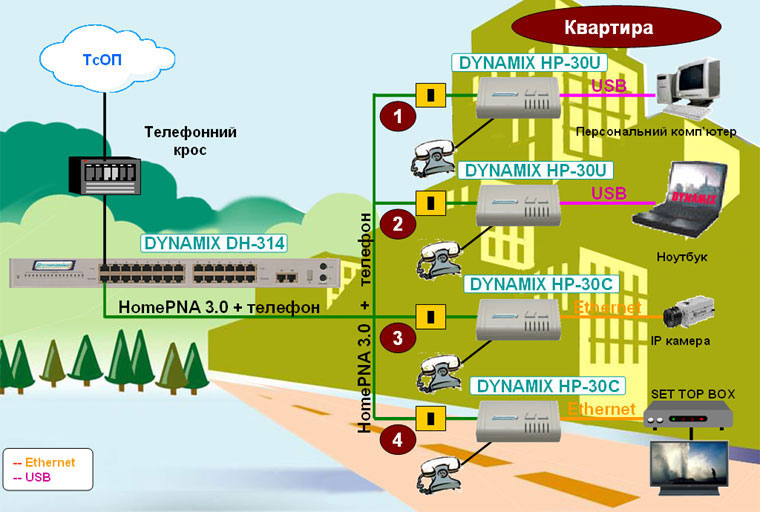

HomePNA обладнання сімейства DYNAMIX:
Створення квартирної мережі по телефонній лінії
Технологія HomePNA 3.0 дозволяє передавати дані зі швидкістю до 128 Мб/з по звичайній телефонній
проводці зі збереженням звичайного телефонного сервісу. Використання HomePNA 3.0
обладнання у квартирі дозволяє створити "домашню мережу" найбільш
економним способом - без прокладки додаткових проводів.
Середовищем передачі даних є мідна телефонна лінія, розведена у квартирі.
Робоча відстань близько 600м.
У цьому випадку на вході в будинок може бути встановлений:
| 1. |
DYNAMIX
DH-314 - HomePNA 3.0 концентратор, оснащений чотирнадцятьма портами
128
Mbps HomePNA 3.0 і двома 10/100/1000 Base-TX. HomePNA 3.0 концентратор призначений для передачі потоків інформації з існуючої телефонної мережі будинку.
Для збереження телефонного сервісу, всі вхідні телефонні лінії, надалі призначені для передачі даних, включаються з телефонного кросу будинку в концентратор, а потім надходять безпосередньо до абонентів (проводка від будинкового кросу до офісів або квартир зберігається).
|
У квартирі може бути встановлено:
| 1. |
DYNAMIX
HP-30U - конвертор (адаптер) HomePNA 3.0 - USB.
Конвертор дозволяє приймати телефонний
трафік і дані й передавати, відповідно, на телефонний апарат і, наприклад, комп'ютер з USB інтерфейсом, установлений наприклад у дитячій кімнаті
(1) і ноутбук у робочому кабінеті
(2).
|
| 2. |
DYNAMIX
HP-30С - конвертор (адаптер) HomePNA 3.0 -
Ethernet. Конвертор дозволяє приймати телефонний
трафік і дані й передавати, відповідно, на телефонний апарат і на пристрої з Ethernet інтерфейсами. Наприклад, у
коридорі може бути встановлена ІP відеокамера спостереження
(3), а в гостьовій кімнаті
- SET TOP BOX і телевізор.
|
|
