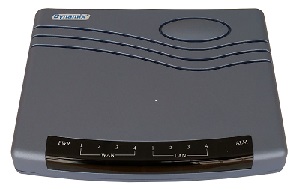

DYNAMIX UM-S4FB/4W - SHDSL.Bis модем / маршрутизатор і firewall (4 дротові)

DYNAMIX UM-S4FB / UM-S4FB/4W (r.2) - SHDSL.Bis
модеми / маршрутизатори з firewall (2 та 4 дротові)

   DYNAMIX UM-S4FB (r.2) серія SHDSL Bis 2 та 4 провідних модемів / маршрутизаторів, розроблена відповідно до нового SHDSL.Bis ITU-T G.991.2 2004 року (Annex A / B / F / G) стандартом і має 4 портовий комутатор 10/100 Ethernet Base-T auto-negotiation і auto-MDIX, а також забезпечують підтримку вбудованого firewall.
    SHDSL.Bis модеми / маршрутизатори серії DYNAMIX UM-S4FB (r.2) забезпечують з'єднання на швидкостях від 192Kbps до 15.3Mbps по одній мідній парі - DYNAMIX UM-S4FB (r.2) і до 30.592 Mbps по двом мідним парам проводів - DYNAMIX UM-S4FB / 4W (r.2) при використанні TC-PAM 64/128 (що є істотною перевагою, в порівнянні з більш раннім стандартом SHDSL).
  Модеми серії DYNAMIX UM-S4FB (r.2) підтримують зв'язок двох однакових пристроїв (back to back connectivity) для розширення Ethernet на великі відстані. Користувачі можуть встановити пряме з'єднання між двома SHDSL.bis маршрутизаторами, використовуючи стандартний телефонний кабель і налаштувати один пристрій як CO, а інше - як CPE. Таке з'єднання забезпечує економічно ефективне рішення для постачальників послуг і користувачів малого бізнесу, яким необхідні високошвидкісні спеціалізовані мережеві додатки.

EFM SHDSL.bis маршрутизатори DYNAMIX UM-S4FB (r.2) інтегровані з високорівневими можливостями мостів / маршрутизаторів, які підтримують гнучкі політики управління трафіком і якості обслуговування (Quality of Service), дозволяючи Ethernet-сервісів бізнес-класу гнучко перетворювати користувача трафік в Ethernet потоки. Управління пристроєм може здійснюватися різними методами і додатками, включаючи комплексний інтерфейс командного рядка (CLI), Telnet, зручний графічний інтерфейс веб-браузера (GUI-based Web Browser) і SNMP.
DYNAMIX UM-S4FB (r.2) - модеми / маршрутизатори дозволяє користувачам використовувати самі останні досягнення в широкосмугових технологіях, для задоволення все зростаючих телекомунікаційних потреб.

          • З'єднання на швидкостях від 192Kbps до 15.3Mbps по одній мідній парі - DYNAMIX UM-S4FB (r.2) і
           від 192Kbps до 30.592 Mbps по двом мідним парам проводів - DYNAMIX UM-S4FB / 4W (r.2)
           при використанні TC-PAM 64/128
        • Легке конфігурування й керування модемом в різних додатках
        • Ефективна IP маршрутизація і режим прозорого учня моста для підтримки широкосмугових Інтернет послуг
        • Вбудований в модем / маршрутизатор розширений SPI firewall
        • 4х портовий комутатор 10 / 100Mbps з автопогодженням і Auto-MDIX для полегшення створення LAN
        • DMZ host / Multi-DMZ / Multi-NAT дозволяє всім робочим станціям використовувати один IP адреса для
            доступу в Інтернет
        • Підтримка ATM протоколів поверх SHDSL (ATMoSHDSL)
        • У режимах PPPoA and PPPoE підтримується аутентифікація користувача через PAP / CHAP / MS-CHAP
        • Консольний порт (RS-232) і дистанційне керування (Telnet або HTTP) через TCP / IP
        • SNMP управління модемом / маршрутизатором через SNMPv1 / SNMPv2 агент і MIB II
        • Підтримка dying gasp іTR-069
        • Доповнення нових можливостей за допомогою модифікації програмно-апаратних засобів.

Відмітною особливість пристроїв цієї серії є те, що при виході з ладу однієї з пар, передача триває по існуючим робочих парах (з пропорційним зниженням швидкості), а при відновленні - автоматично відновлюється швидкість передачі по всім робочих парах (Див. малюнок нижче.).

LAN Інтерфейс
• 4-комутатор
• 10 Base-T and 100 Base-T з автопогодженням
• Auto-MDIX

WAN Інтерфейс
• SHDSL.Bis: Відповідно до ITU-T G.991.2 2004 року (Annex A / B / F / G)
• Підтримка EFM Bonding і SHDSL M-Pair mode
• Схеми кодування: TC-PAM 16/32/64/128
• Швидкість:
  N x 64 Kpbs (N = 3 ~ 89) при TC-PAM 16/32
  Max. 5.696Mbps (1-пара, DYNAMIX UM-S4FB (r.2))
  Max. 11.392Mbps (2-пари, DYNAMIX UM-S4FB / 4W (r.2))

  N x 64 Kbps (N = 3 ~ 239) при TC-PAM 64/128
  Max. 15.296 Mbps (1-пара, DYNAMIX UM-S4FB (r.2))
  Max. 30.592 Mbps (2-пари, DYNAMIX UM-S4FB / 4W (r.2))
• Опір: 135 ohms
• Сумісність з IEEE 802.3ah

Міст:
• IEEE 802.1D прозорий навчається міст
• до 1024 MAC-адрес
• IEEE 802.1Q / 1P VLAN Port-based / Tagging
• Port-based VLAN
• QoS Class (заснований на пріоритетах / трафіку / DSCP), обмеження швидкості, до 8 пріоритетних черг.

Маршрутизація
• Підтримка протоколів IP / TCP / UDP / ARP / ICMP / IGMP
• Маршрутизація: статична і RIPv1 / RIPv2 (RFC1058 / 2453)
• IP multicast і IGMP proxy (RFC1112 / 2236)
• Трансляція мережевих адрес (NAT / PAT) (RFC1631)
• DNS relay і caching (RFC1034 / 1035)
• DHCP server, client і relay (RFC2131 / 2132)
• IP precedence (RFC 791)

ATM
• 1 PVC
• Кілька протоколів по AAL5
• Ethernet через ATM (RFC 2684/1483

EFM
• EFM, сумісний з IEEE 802.3
• PPP через Ethernet (RFC2516)
• Підтримка інформації і функціональності OAMPDU (ITU-T Y.1731)
• OAMPDU, Event Notification, Variable Request, Variable Response, Loopback Control
• QOS базується на VLAN (802.1P / Q), чергу пріоритетів

Мережеві протоколи
• VoIP (SIP) pass-through
• IPv4 (ARP / RARP, TCP / UDCP, ICMP)
• SNTP (часовий пояс / літній час)

Безпека:
• DMZ host
• NAT / PAT firewall
• Virtual server mapping (RFC1631)
• Розширений Stateful packet inspection (SPI) firewall, Denial of Service (DoS)
• Шлюз рівня додатків для блокування URL (Content Filter)
• Контроль доступу - Access Control List (ACL)
• Підтримка PAP / CHAP / MS-CHAP client

Управління:
• Легкоосваіваемий web-базований інтерфейс GUI для швидкої установки, конфігурування та управління
• Меню-орієнтований інтерфейс / Інтерфейс командного рядка (Command-line interface CLI) для управління
  з консолі або через Telnet / SSH доступ
• адмініструються по паролю список контролю доступу та управління
• WWW / SSH / Telnet локальне і дистанційне керування
• SNMP управління через SNMPv1 / SNMPv2c (RFC1157 / 1901/1905) агент і MIB II (RFC1213 / 1493)
• оновлення програмного забезпечення через web-броузер / TFTP сервер
• TR-069 (CWMP)
• Dying Gasp

Діагностика та моніторинг
• Таблиця маршрутизації
• Ланцюг SHDSL.bis
• Статистика пакетів

Апаратний інтерфейс
• WAN: RJ-45 х 1
• LAN: RJ-45 x 4
• Консольний порт: RS232
• Роз'єм живлення

Індикатори:
• PWR, ALM
• WAN 1 ~ 4: LNK / ACT
• LAN 1 ~ 4: LINK / ACT

Фізичні / електричні параметри:
• Розміри: 18.7 x 3.3 x 14.5cm (WxHxD)
• Живлення: 100 ~ 240VAC (через блок живлення)
• Споживання: 9 Ватт
• Робоча температура: 0 ~ 45 C
• Температура зберігання: -2 0 ~ 70 C
• Робоча вологість: 0% ~ 95% RH (без конденсату).

Пам'ять
• 128MB Flash Memory, 64MB DDR2 DRAM.

DYNAMIX UM-S4B/4W - сімейство SHDSL.Bis модемів / маршрутизаторів (4 дротові)
SHDSL.BIS модем / маршрутизатор DYNAMIX UM-S4FB/4w

TC-PAM 16/32

Dynamix UM-S4FB/4w (r.2)

G.shdsl.Bis модем / маршрутизатор з 4 LAN-портами 10/100 Base-T і підтримкою firewall
(4 дротовий)

Dynamix UM-S4FB (r.2)

G.shdsl.Bis модем / маршрутизатор з 4 LAN-портами 10/100 Base-T і підтримкою firewall
(2 дротовий)
