Застосовуване
обладнання: Dynamix
DW FXS – 04/S, Dynamix
DW 4 FXO/S, Dynamix DW-2640
Загальна послідовність конфігурування
VoIP шлюзів Dynamix:
1. Мережні настройки - призначити шлюзам IP-адрес, маску
і шлюз за замовчуванням
2. Перевести шлюзи в режим Gatekeeper (SIP-Proxy)
або Peer-to-Peer
3. В режимі Gatekeeper (SIP-Proxy) указати його IP-адрес
4. Назначити телефонні номери портам VoIP
шлюзів
5. У телефонну книгу занести ім'я, телефонний номер і
IP-адрес шлюза призначення.
Настройки VoIP шлюза з IP-адресом
192.168.1.2 (4FXS)
4FXS Application Rom: 4asipfxs.114
usr/config$ flash -clean
usr/config$ ifaddr -ip 192.168.1.2 -mask 255.255.255.0 -gate 192.168.1.254
usr/config$ sip -mode 0
usr/config$ sysconf -service 1
usr/config$ sip -line1 101 -line2 102 -line3 103 -line4 104
usr/config$ pbook -add name 301 ip 192.168.1.1 e164 301
usr/config$ pbook -add name 302 ip 192.168.1.1 e164 302
usr/config$ pbook -add name 303 ip 192.168.1.1 e164 303
usr/config$ pbook -add name 304 ip 192.168.1.1 e164 304
usr/config$ bureau -hotline 1 192.168.1.1 301
usr/config$ bureau -hotline 2 192.168.1.1 302
usr/config$ bureau -hotline 3 192.168.1.1 303
usr/config$ bureau -hotline 4 192.168.1.1 304
usr/config$ commit
usr/config$ reboot
Настройки VoIP шлюза з IP-адресом 192.168.1.1
4FXO Application Rom: 4asipfxo.100e
usr/config$ flash -clean
usr/config$ ifaddr -ip 192.168.1.1 -mask 255.255.255.0 -gate 192.168.1.254
usr/config$ sip -mode 0
usr/config$ sip -line1 301 -line2 302 -line3 303 -line4 304
usr/config$ line -config 1 hotline 101
usr/config$ line -config 2 hotline 102
usr/config$ line -config 3 hotline 103
usr/config$ line -config 4 hotline 104
usr/config$ pbook -add name 101 ip 192.168.1.2 e164 101
usr/config$ pbook -add name 102 ip 192.168.1.2 e164 102
usr/config$ pbook -add name 103 ip 192.168.1.2 e164 103
usr/config$ pbook -add name 104 ip 192.168.1.2 e164 104
usr/config$ commit
usr/config$ reboot
Настройка факсової частини:
support -t38 1
support -modem 1
support -faxecam 1
support faxrd 2
support faxmd 2
support faxmaxrate 14400
Телефоні номери 23 і 24 винесені по IP.
Настройка Dynamix DW-2640 (FXO-4)
Загальна
послідовність:
1. Підключіться через Ethernet по LAN (ip 192.168.123.123)
або WAN (ip 10.1.1.3).

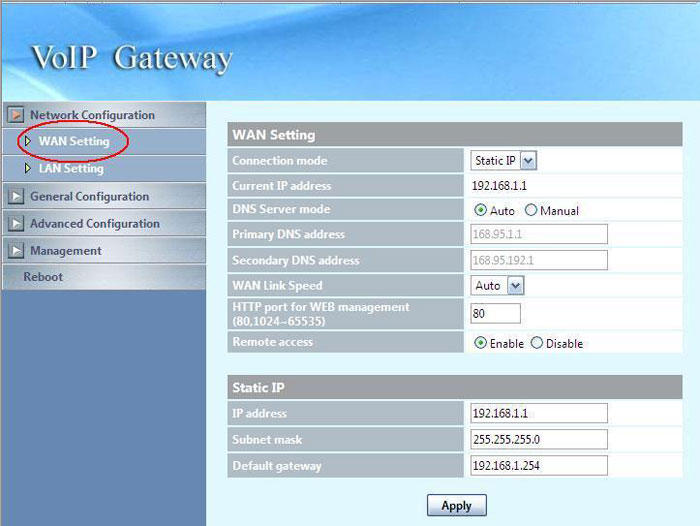

2. Наприклад встановіть для WAN ip 192.168.1.1
3. Відключіть
налаштування проксі

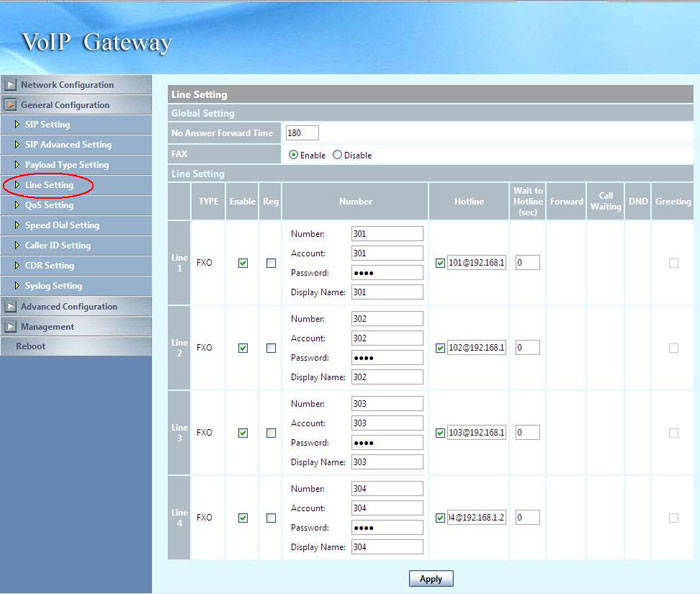

4. Встановіть
віртуальні номери ліній, наприклад
301-304, відключіть реєстрацію і пропишіть
в Hotline номери і IP адреса FXS на який
переадресовуватимуться FXO лінії під
час вступу вхідного дзвінка у форматі,
наприклад 101@192.168.1.2:5060
|
